バッテリー搭載
4GLTE/3G対応IoTルータ
BLACK Pit-R

BLACK Pit-R

エネルギーデータ計測や、遠隔監視・制御に使えるLinux搭載IoTルータ。
バッテリー搭載で、停電発生時の人的負担もとことんカットします。

お問い合わせ

BLACK Pit-Rのメリット

  • バッテリー搭載で万が一の時も安心

    バッテリー搭載で万が一の時も安心

    停電などの主電源喪失時でも、搭載したバッテリーに切り替わり一定時間動作が可能に。停電時や復電時は切り替えをメールでお知らせすることができます。

  • 小型で高い耐環境性能

    小型で高い耐環境性能

    動作時-20°〜+60°と高い耐環境性能を実現(バッテリー搭載時を除く) 。手のひらサイズのコンパクト設計で、倉庫、屋外機器、トラック、コンテナなど、あらゆる場所に設置できます。

  • 独自で開発したプログラムを搭載可能

    独自で開発したプログラムを搭載可能

    モデム(ATコマンド)モードと、独自アプリケーションを動作させるプログラムモードを準備。アラート配信や接続デバイスの制御など、柔軟にカスタマイズできます。 OSにはLINUXを採用しています。

  • 拡張可能なマルチインターフェース

    拡張可能なマルチインターフェース

    各種機器をダイレクトにネットワークへ接続。インターフェースが異なる機器も同時に接続できます。

活用例

  • エネルギー消費の見える化に

    エネルギー消費の見える化に

    電力・ガス・水道・空調・太陽光発電などの各種計測器をダイレクトに接続することで、計測データをインターネット回線で送信したり、遠隔監視・制御が可能に。エネルギーの見える化と、効率的な利用を手助けします。

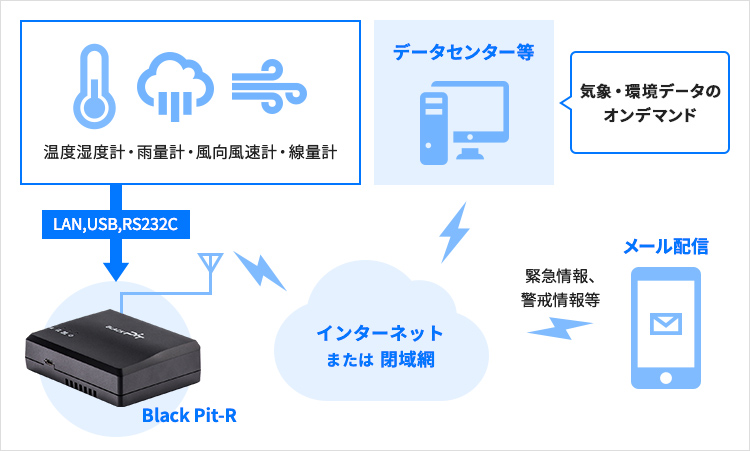

  • 気象・環境観測データのリアルタイム収集に

    気象・環境観測データのリアルタイム収集に

    オンライン化された環境観測機器から気象・観測データをリアルタイムに収集し、全国各地の気象情報や大気汚染情報などのピンポイント確認を可能にします。

  • セキュリティ・防災システムの遠隔監視・制御に

    セキュリティ・防災システムの遠隔監視・制御に

    ドアやシャッターの開閉、人感センサー、カメラなどからのデータにより、システムの遠隔監視・制御を可能にします。固定回線を引くことが難しい場所でも、3G・LTE回線を利用できます。

  • 自動販売機などの在庫管理に

    自動販売機などの在庫管理に

    自動販売機などスペースが厳しい機器でも、小型通信アダプタと外付けアンテナで問題なく組み込み可能。オンライン検量を実現し、人的コストの大幅削減に寄与します。

  • ビニールハウスなどの温度・湿度・照度管理に

    ビニールハウスなどの温度・湿度・照度管理に

  • コインロッカーや駐車場の空き状況管理に

    コインロッカーや駐車場の空き状況管理に

製品仕様

BLACK Pit-R(3Gモデル)

BLACK Pit-R(3Gモデル)BLACK Pit-R(3Gモデル)

本体仕様

CPU Ralink3352
OS Embedded Linux
メモリー RAM:64MB
ROM:8MB
データ通信 3.5G:WCDMA 2.1GHz / 800MHz / HSDPA / HSUPA
対応サービス:FOMAハイスピード / SMS
インターフェース LAN:100BASE-T × 1
無線LAN:Wi-Fi(IEEE802.11/b/g/n) ※オプション
RS232C:D-Sub 9 × 1、4pin × 1
RS485:RS232Cインターフェースと共用(ディップスイッチで切替)
USB 2.0:USB-A ホストインターフェース
DIO:3pin 入出力 × 1
状態表示 LED:POWER、3G、Wi-Fi、SIGNAL LEVEL
スイッチ 外部:電源、リセット
内部:ディップスイッチ(8bit)
電源 定格:DC 5V~24V(ACアダプターオプション)
バッテリー:3.7V 1,100mA リチウムイオンバッテリーパック(オプション)
環境 動作温度:-20°〜+60°(バッテリー除く)
0°〜+45°(バッテリー装着時)
保存温度:-30°〜+75°(バッテリー除く)
湿度:10〜90%RH
付属品 ブラケット、アンテナ、マグネット基台付きアンテナケーブル
オプション ACアダプター、リチウムイオンバッテリーパック
サイズ W105mm × H75mm × D28mm
重量 150g(バッテリー搭載時)

※ FOMAは株式会社NTTドコモの登録商標です。

BLACK Pit-R4(4G LTEモデル)

BLACK Pit-R4(4G LTEモデル)BLACK Pit-R4(4G LTEモデル)

本体仕様

OS Embedded Linux
RAM 64MB
インターフェース LAN:100BASE-T ×2 RJ-45
UART:シリアルボードやGPSコネクタに接続
Digital I/O:追加の周辺機器を接続
USB A:USB 2.0
WLAN IEEE 802.11b/g/n
アンテナ LTE、WCDMA:外部SMA型アンテナ2本、内蔵無線アンテナ2本
LED PWR / WLAN / Module State / RSSI
Key 工場出荷時の状態まで初期化可能
環境 動作温度:-20°〜+60°(バッテリー除く)
0°〜+45°(バッテリー装着時)
保存温度:-30°〜+75°(バッテリー除く)
湿度:10〜90%RH
電源 +9V~24V
バッテリー バックアップ用リチウムイオン(1,100mA)(オプション)
消費電力 Standby 300mA / 9V
Busy 600mA / 9V
サイズ 105mm × 75mm × 28mm ブラケット無し
重量 180g

オプション

  • ACアダプター
  • リチウムイオンバッテリーパック
  • 固定金具/本体取り付けネジ 2個
  • マグネット基台付きアンテナケーブル

デモ機の貸し出しも
受け付けています。
お客様の実現したい仕組みなど、
お気軽にご相談ください。
